Die Manufaktur - Zifferblätter und Instrumente

Made in Hamburg

CM-INSTRUMENTS verfügt über ein sehr umfangreiches Archiv unterschiedlichster Zifferblätter aus allen Epochen der Automobilgeschichte. Wir restaurieren Anzeigeinstrumente für hochwertige Fahrzeuge und produzieren eigene Entwicklungen für Oldtimer, Gebrauchtwagen, Neufahrzeuge sowie Motorrad- und Bootsinstrumente.

Mit effektiven Produktionsverfahren ist CM-INSTRUMENTS in der Lage, hochwertige Zifferblätter für die Kfz-Industrie herzustellen. Wir können die Gestaltung des Zifferblattes, dem Interieur und Design des Fahrzeuges anpassen. Alle Zifferblätter haben Erstausrüster-Qualität, die wir auch bei Einzelanfertigungen gewährleisten.

Eine besondere Bedeutung hat dabei unsere Restaurationsabteilung. Mit Computer-Unterstützung werden alte Zifferblätter in Handarbeit originalgetreu wieder hergestellt oder behutsam restauriert. Schließlich sind sie, bis in das kleinste Detail, nicht vom Original zu unterscheiden.

Original und Detailgetreu

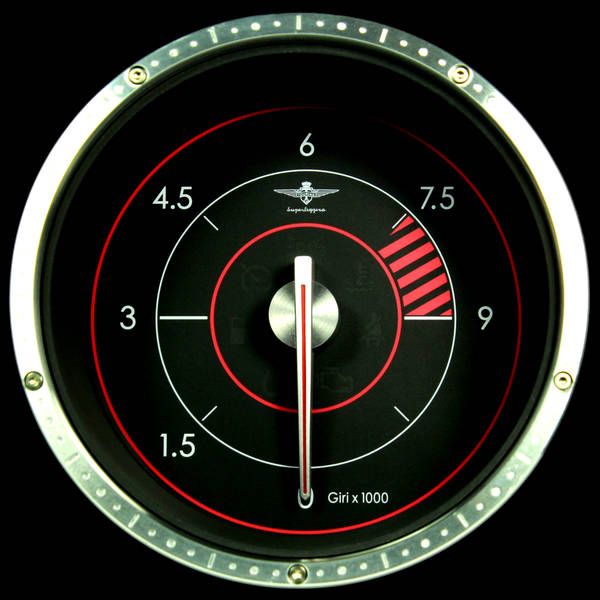

CM Instruments Drehzahlzahlmesser Einzelanfertigung

Exklusive Einzelanfertigung

Exklusive Zifferblätter in Original-Qualität. Wir erstellen, entwickeln und produzieren unsere Zifferblätter selbst. So ist die höchste Qualität auch in der Einzelanfertigung gewährleistet.

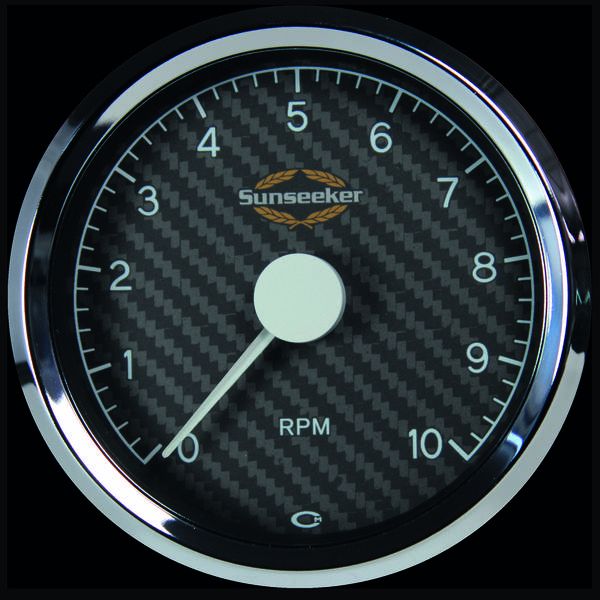

CM Instruments Drehzahlmesser Sonderanfertigung

Hochwertige Sonderwünsche

Auch aus einem Standard-Instrument kann mit viel Fingerspitzengefühl etwas Besonderes entstehen. Frontring, Zifferblatt mit Carbon-Hintergrund und Logo, Zeigerkappe und Zeiger stellen Wertigkeit und Exklusivität dar.

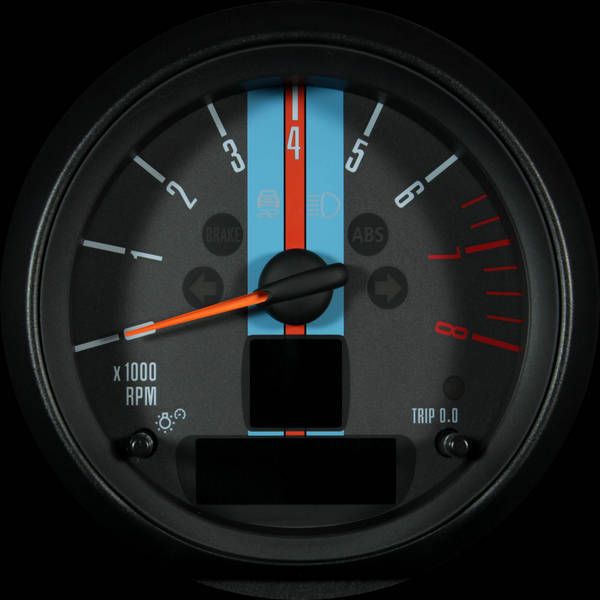

CM Instruments Mini R55 56 Drehzahlmesser Exklusive

Exklusive Details

Dezent und und perfekt angepasst. Der Rennsportcharakter wird hier durch die Farben unterstrichen, ohne jedoch die Funktion der Kontrollleuchten einzuschränken.

Fachbetrieb in Hamburg

Service rund um das Zifferblatt

Zifferblätter müssen nicht nur fachgerecht aus- und eingebaut werden, das System im Instrument dahinter muss auch korrekt funktionieren.
In unserer Fachwerkstatt restaurieren, reparieren und prüfen wir die Anzeigeinstrumente italienischer, englischer, französischer und deutscher Fahrzeuge.

Ob SMITHS, VEGLIA, VDO, JAEGER, VEIGEL oder AUTOMETER, kein Problem für uns. Wir sorgen dafür, das alles wieder richtig funktioniert und gut aussieht.

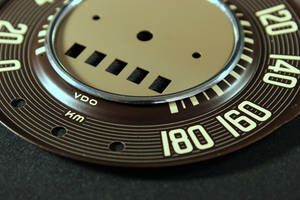

CM Instruments Restauration

RESTAURATION
Für die Restauration verwenden wir möglichst die Original Materialien. Klassische Zifferblätter wurden in vielen unterschiedlichen Fertigungsprozessen produziert. Heute gibt es dafür keine Ersatzteile mehr. Eine teilweise sehr aufwendige Nachproduktion rechnet sich jedoch, wenn das Ergebnis perfekt geworden ist.

AUSTAUSCH DER ZIFFERBLÄTTER
Das ist nur von einem Fachmann auszuführen, denn um die Zifferblätter zu tauschen, muss der Frontring auf- und zugebördelt werden. Dafür ist Spezialwerkzeug vorgeschrieben, andernfalls wird der Frontring beschädigt. Da auch die Zeiger demontiert werden müssen, besteht immer die Gefahr einer Zerstörung des Systems.

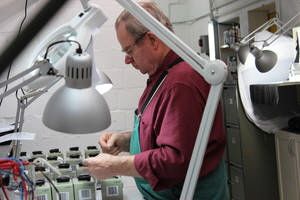

CM Instruments Werkstatt

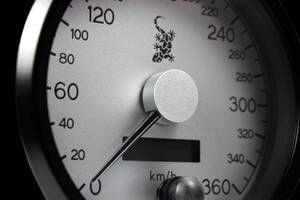

CM Instruments Detailgetreuer Umbau

DETAILGETREU
CM-INSTRUMENTS hat sich auf die Fertigung von Anzeigeinstrumenten im klassischem Design spezialisiert. So können wir Anzeigeinstrumente, die nicht mehr erhältlich sind, oder im Original Design verändert werden sollen, mit neuen Instrumenten nachfertigen. Das gilt für italienische, englische, französische und deutsche Fahrzeuginstrumente.

CM Instruments

Leidenschaft für Qualität

Individuelle Instrumente für individuelle Fahrzeuge!

Da die individuelle Gestaltung eine Frage der Persönlichkeit ist, setzen wir uns mit Ihnen zusammen und gestalten ein neues Instrumenten-Design nach Maß. Individuelle Einzelanfertigungen finden einen großen Anwendungsbereich in Kraftfahrzeug-, Motorrad- und Bootsinstrumenten.


Von einfachen Farbänderungen über spezielle Skalenerweiterungen bis hin zu einem auf das Fahrzeug komplett abgestimmten neuen Design, alle diese unterschiedlichen Aufgaben zeigen das Leistungsspektrum von CM-INSTRUMENTS.

Alles was technisch machbar ist, setzen wir in die Realität um. Schauen Sie sich unsere Beispiele an.

INDIVIDUELL UND EXKLUSIV
CM-INSTRUMENTS setzt Ihre Vorstellungen und Ansprüche in die Realität um. Wenn es sich um ein außergewöhnliches Design oder ein besonderes Instrument handelt, sind wir die erste Adresse. Für uns gilt immer, es muss perfekt passen. Und da wir alle Produktionsprozesse in der eigenen Hand haben, können wir das sicherstellen und umsetzen.

CM Instruments Individuell
CM Instruments Sonderanfertigung

SONDERANFERTIGUNGEN
Die Zifferblätter von CM-INSTRUMENTS sind sehr hochwertig. Durch den Einsatz einer äußerst aufwendigen handwerklichen und technischen Fertigungstiefe, haben sich unsere Zifferblätter als Erstausrüstung in exklusiven Serien der Automobilindustrie qualifiziert.

QUALITÄT
Die Passgenauigkeit, die UV-beständigen Materialien, die reflexionsfreie Oberfläche und die ungewöhnlichen Tag- und Nachteffekte unterstreichen die hohe Qualität. Der Austausch der Zifferblätter gegen Serienzifferblätter ist problemlos. Wir verwenden grundsätzlich keine Folien.

CM Instruments Qualität

Handwerksmeister
Instrumente restaurieren und reparieren

Originalqualität - VDO, SMITHS, VEGLIA, JAEGER, O.S., VEIGEL

Sehr viel Erfahrung und Fachwissen ist notwendig, wenn es um Instrumente für Oldtimer geht. Bei Defekten werden oft nur notdürftige und unsachgemäße Reparaturversuche durchgeführt. Leider wird dadurch noch mehr Schaden angerichtet. Das ist nicht nur sehr ärgerlich, sondern es wird bei einer folgenden Reparatur sehr kompliziert und zeitaufwendig, da es so gut wie keine Ersatzteile mehr gibt. Das gilt für alle Hersteller.

Als Fachbetrieb wissen wir genau, welche Teile passen und wo man sie noch bekommen kann. Das kostet zwar manchmal etwas mehr Zeit, jedoch zahlt sich das Ergebnis aufgrund der Originalität immer aus.

Wir rekonstruieren alle alten und sogar nicht mehr ablesbaren Zifferblätter. Die Farbunterschiede werden genauso berücksichtigt wie seltene Zeichen oder Schriften. Die originalgetreue Rekonstruktion von Original-Zifferblättern, setzt einen hohen Qualitätsanspruch voraus. Jeder Buchstabe und jede Zahl wird per Hand rekonstruiert. Schließlich ist die Restauration nicht vom Original zu unterscheiden. Soll das Original-Zifferblatt erhalten bleiben oder ist das Material schon zu sehr korrodiert, fertigen wir nach Möglichkeit auch die Rohlinge an.

CM Instruments Technik

Instrumente

 Feinmechanik

CM Instruments Restauration

Restauration

Erfahrung und Fachwissen

CM Instruments Zifferblätter

Neu gedruckt

Auf die Details kommt es an

CM Instruments Ersatzteile

Ersatzteile

Zuverlässigkeit

Prüfen, reinigen, reparieren und justieren

In unserer Werkstatt werden auch feinmechanische und elektronische Arbeiten ausführen. Wir prüfen, reinigen, reparieren, restaurieren und justieren alle Instrumente. Diese Arbeiten verlangen höchste Präzision und ein, in vielen Jahren erlangtes, umfangreiches Fachwissen.

CM-INSTRUMENTS verfügt über ein riesiges Archiv von Vorlagen unterschiedlichster Zifferblätter. Somit sind wir in der Lage, z.B. aus einem Meilen-Zifferblatt ein km-Zifferblatt im Original-Stil zu gestalten. Auch eine zusätzliche km/h-Skala, abgestimmt auf das Original-Zifferblatt und dezent auf das Zifferblatt oder hinter das Frontglas gedruckt, entspricht den Zulassungsvorschriften.

Eine Anpassung des Wegstreckenzählers ist auch kein Problem. Es gibt verschiedene Lösungen für mechanische und elektronische Tachometer.

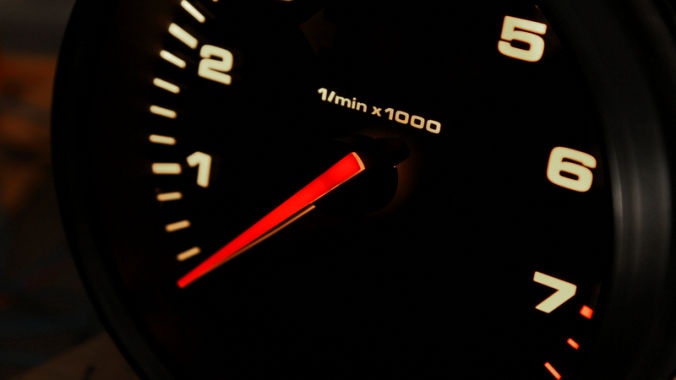

CM Instruments Durchlichtzifferblatt

Durchlicht-Zifferblatt

Seit ca. 1990 werden Instrumente fast nur noch mit Durchlichtzifferblättern hergestellt.  Diese Zifferblätter bestehen aus einem sehr hochwertigen Kunststoff und werden im Siebdruckverfahren in bis zu 12 Druckvorgängen hergestellt. Für jeden Druckvorgang wird ein Film am Computer erstellt und jede Farbe wird anschließend per Hand eingerichtet und gedruckt. Die Kombination aus lichtdurchlässigen und nicht lichtdurchlässigen Farben erfordert einen erheblichen Aufwand an handwerklicher Arbeit.
Außerdem muß eine homogene Lichtverteilung gewährleistet werde. Hierzu ist eine genaue Analyse der Ausleuchtung des Zifferblattes notwendig um, mit entsprechenden Drucktechniken, konzentrierte Lichtspots auszugleichen.

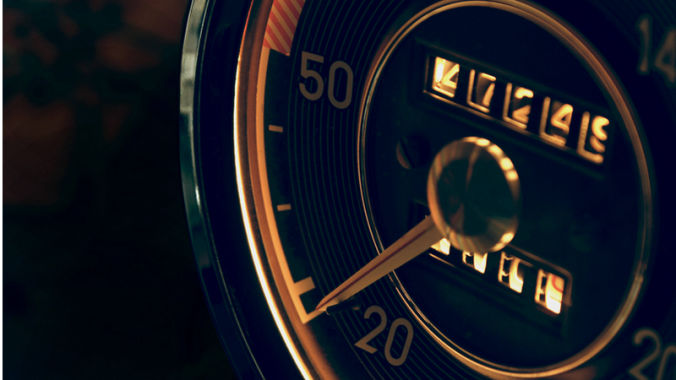

CM Instruments Auflichtzifferblatt

Auflicht-Zifferblatt

Auflichtzifferblätter finden meist in älteren Instrumenten Anwendung. Ein Auflichtzifferblatt besteht meist aus Metall und wird vom Rand her beleuchtet. Grundsätzlich läßt sich ein Auflichtzifferblatt leichter modifizieren als ein Durchlichtzifferblatt.
Diese Zifferblätter sind in der Herstellung, nach dem Aufdruck, oft mit komplexen Stanzen geformt worden. Deshalb lassen sich solche geformten Zifferblätter normalerweise nicht neu bedrucken. Wir haben jedoch spezielle Drucktechniken entwickelt, um trotzdem eine Restauration in Originalqualität zu ermöglichen.
